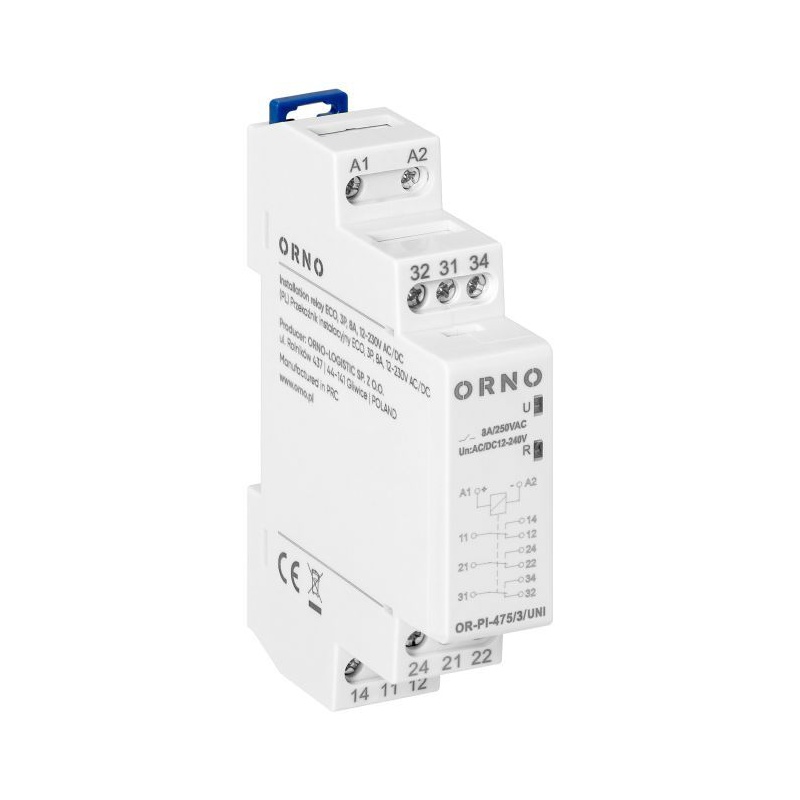

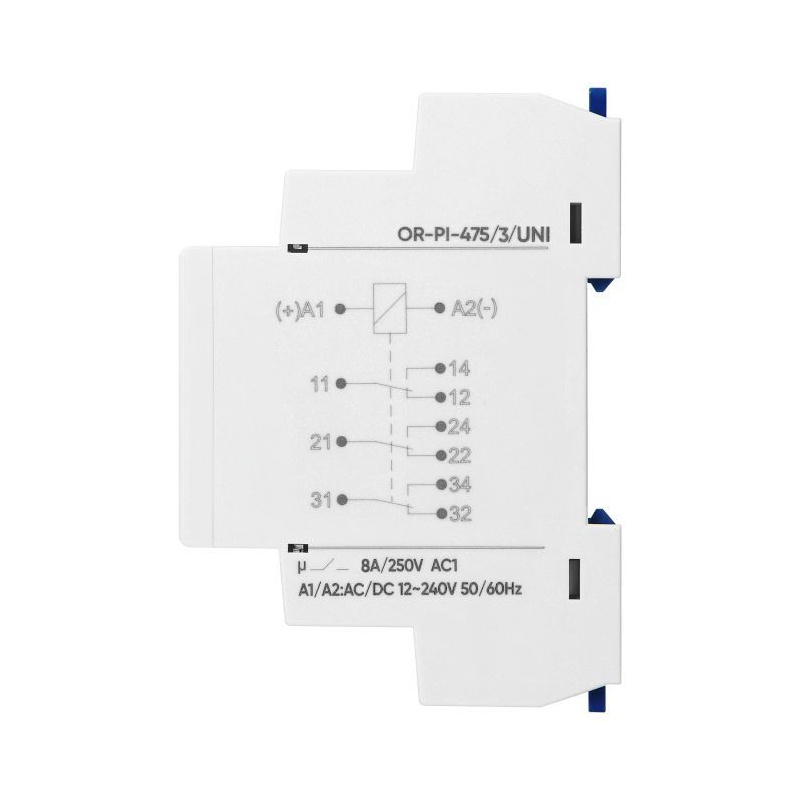

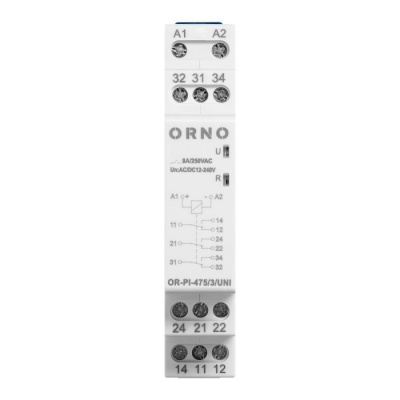

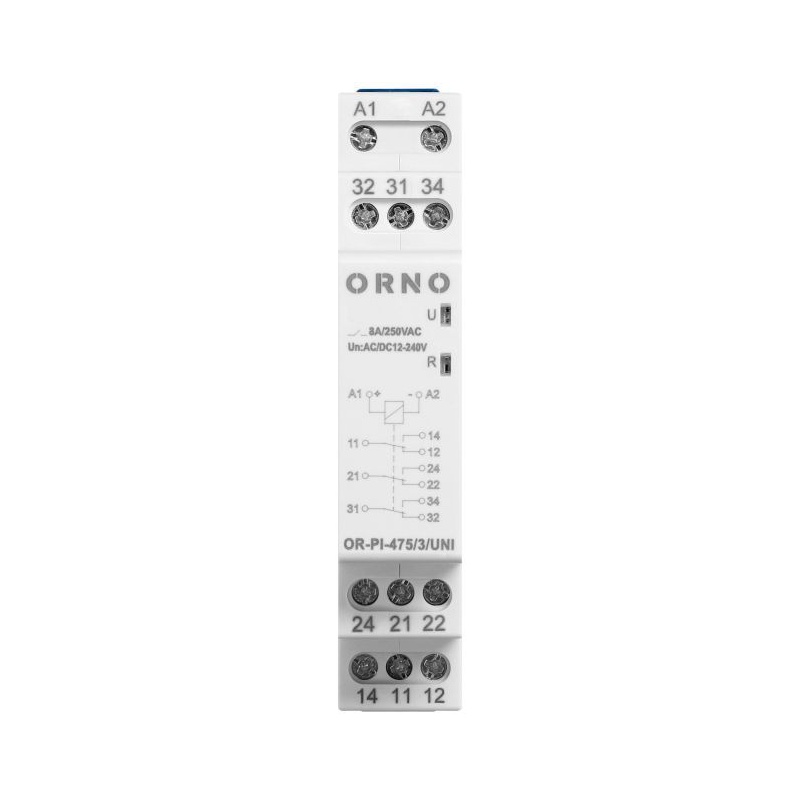

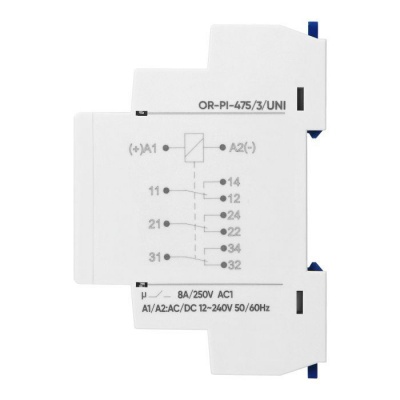

Inštalačne relé Economic 3P, 8A, 12-230 VUC

ORNO-LOGISTIC Sp. z o.o.
ul. Rolników 437
44-141 Gliwice POLAND
www.orno.pl

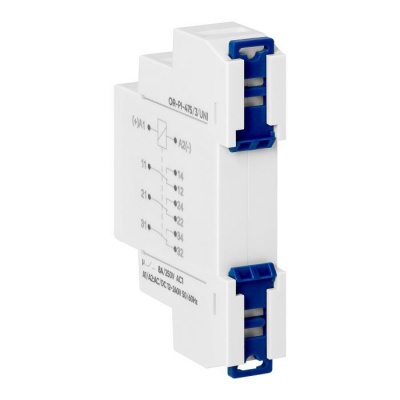

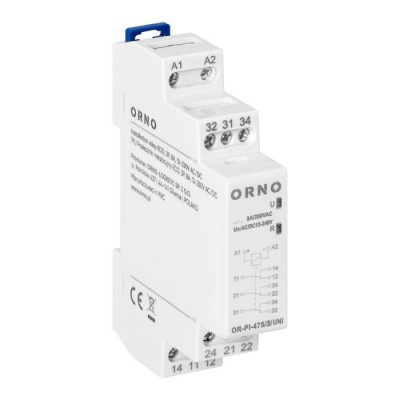

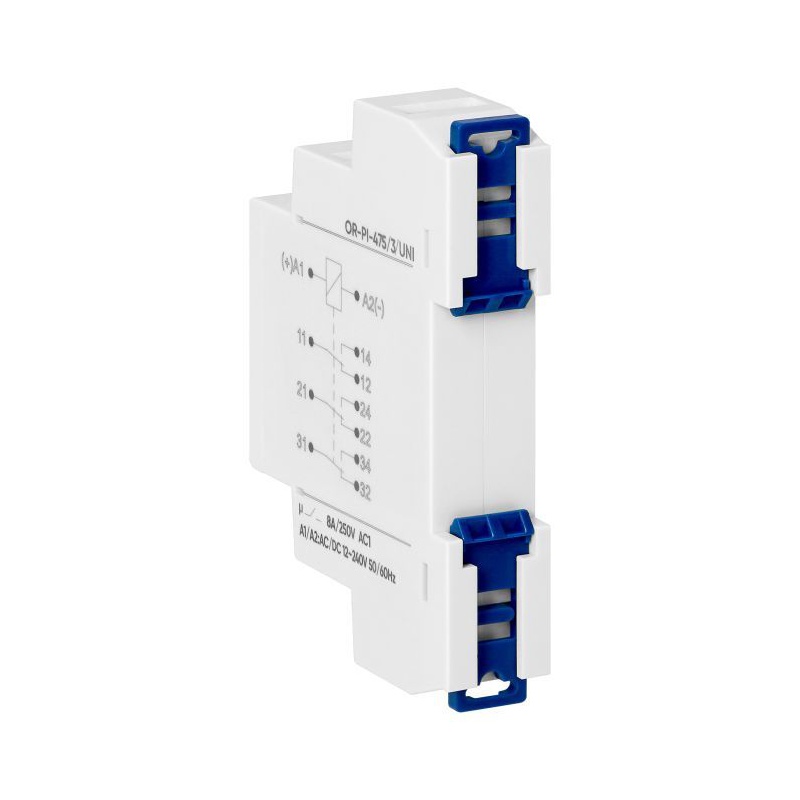

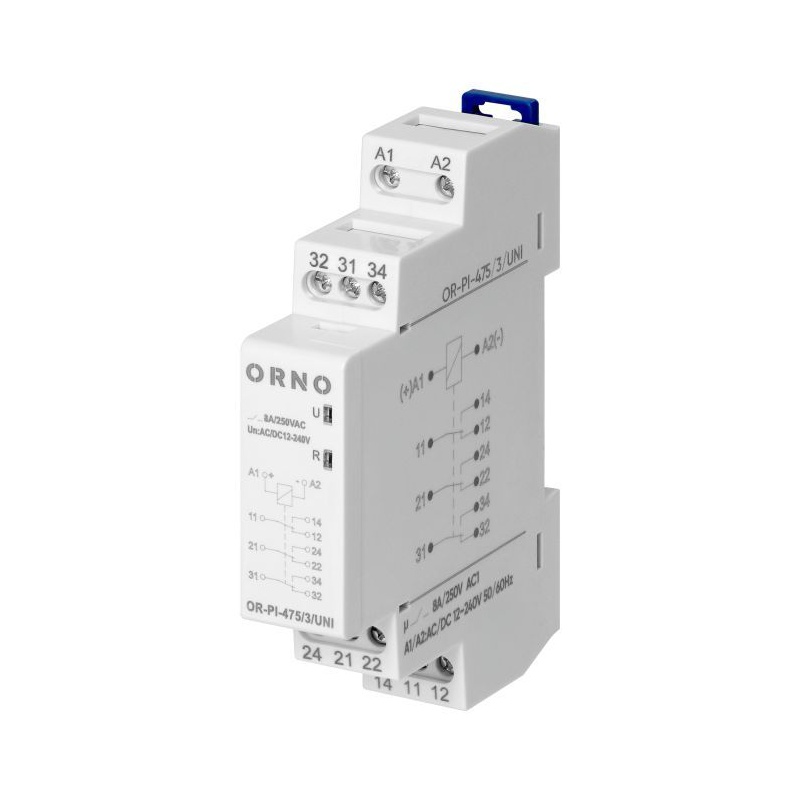

Inštalačné relé Economic je modulárne zariadenie, ktoré je zodpovedné za riadenie prevádzky iného zariadenia. Používa sa v domácich aj priemyselných inštaláciách. Jednotka je napájaná striedavým napätím 12-240V pri 50/60Hz. Má tri spínacie kontakty s menovitým prúdom 16A pre 250V AC a 24V DC. Maximálny zaťažovací výkon je 4000VA. Je určené na montáž na 35 mm DIN lištu v ľubovoľnej polohe pomocou dvoch západiek - hornej a spodnej. Jednotka má svorky pre vodiče do 2,5 mm2. Kompaktné rozmery 65x18x90 mm, šírka jedného modulu a inštalačná hĺbka 90 mm zabezpečujú pohodlnú inštaláciu a jednoduchú integráciu do elektrických systémov.

Technická špecifikácia:
Funkcia: mechanické
Spôsob montáže: DIN lišta
Šírka v počte modulárnych rozstupov: 1
Vstavaná hĺbka: 90 mm
Počet kontaktov ako prepínací kontakt: 3
Kontaktný typ: 3P
Kontaktný materiál: AgSnO2
Riadiace napätie: 12-240 V
Napätie riadenia frekvencie: 50/60 Hz
Menovitý prúd: 16 A
Menovité zaťaženie AC: 16 A / 250 V striedavého prúdu
Menovité zaťaženie DC: 16 A / 24 V jednosmerného prúdu
Max. vypínacia schopnosť AC1 VA: 4000
Kontaktný odpor: 100 mOhm
Max. Časť pripojenia: 600 cyklov/h
Rozsah prevádzkového napájacieho napätia: 0,85 – 1,1 Un
Max. prierez káblov: 2,5 mm2
Skladovacia teplota: od -40 °C do +70 °C
Prevádzková teplota: od -20 °C do +50 °C
Elektrická životnosť AC1: > 0,5 x 10^5
Stupeň ochrany: IP20
Kategória prepätia: III.
Trieda horľavosti krytu UL94: VO
Skladovacia vlhkosť: až 85%
Odolnosť voči nárazu: 0,15 g
Odolnosť voči vibráciám: 9 g/5 g mm DA
Výška: 64,6 mm
Šírka: 17,5 mm
Hĺbka: 90 mm
Hmotnosť: 0,65 g
